Que sónSegells d'amortidor hidràulic de varetes
Els segells d'amortidor hidràulic de varetes sempre s'utilitzen juntament amb altres segells de varetes, com ara els segells U o els segells Y per formar una configuració en tàndem. El seu segell ajuda a refredar les temperatures, evita que l'excés de calor es transfereixi al segell i redueix la calor generada pel segell de la barra del pistó durant el funcionament. Proporcioneu una lubricació suficient per als segells de la barra del pistó o altres segells principals per millorar la resistència a l'extrusió de buits.
Avantatges d'un cop d'ull
- Sense adherència a la superfície de lliscament.
- Eficaç per alleujar qualsevol pressió acumulada en el sistema hidràulic.
- Excel·lent resistència a l'abrasió i al desgast.
- Proporciona un segellat secundari per reduir la influència dels pics de pressió.
- Millora de la vida útil del segell de la vareta.
- Rendiment sense fuites.
- Resistent a altes temperatures i pressió.
- Conjunt de baixa compressió.
- El disseny únic de llavis estàtics i dinàmics per a un rendiment superior.

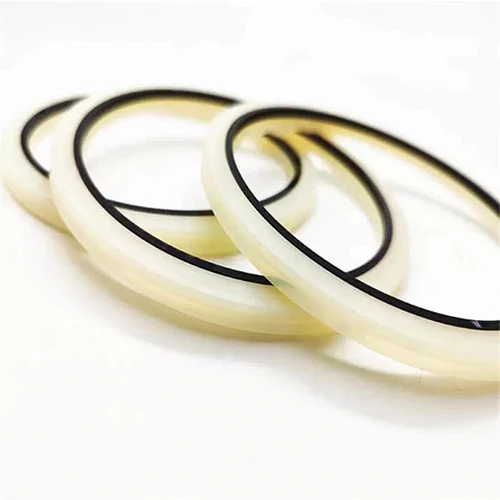

Segell d'amortidor hidràulic de varetes
El segell d'amortiment hidràulic, muntat al costat de pressió del segell de la barra del pistó, està dissenyat per millorar la durabilitat del segell de la barra del pistó ventilant la pressió cap al costat del sistema. Les parts principals del segell d'amortiment són el llavi estàtic, el llavi dinàmic, les ranures radials i els canals radials. El llavi estàtic del segell està optimitzat amb una gran flexibilitat per alleujar la pressió entre etapes. El llavi dinàmic pot minimitzar la fricció i la contrapressió en condicions d'alta pressió. Les ranures radials del segell d'amortiment estan dissenyades per reduir el risc d'explosió. Els canals radials, un element vital en tota l'estructura del segell, faciliten el retrobombament i alleugen la pressió.
En condicions dures, les màquines o equips sovint es troben amb canvis dramàtics de pressió, càrregues de xoc de temperatura o càrregues laterals que afecten el funcionament del sistema hidràulic. Aquest factor presenta un repte important i exigent per al segell tampó. Els segells amortidors que ofereix LINDE Seals són especialment adequats per a aplicacions hidràuliques pesades, maquinària agrícola, mòbil i industrial, com ara excavadores, equips de moviment de terres, grues, camions bolquets, pales motoritzades, cilindres d'extensió de la pluma, carregadores de rodes, etc.
Factors a tenir en compte a l'hora de seleccionar el segell d'amortidor hidràulic de la barra
■ Entorn de treball: és important entendre les condicions ambientals de treball en què s'utilitzarà el segell. Per exemple, tingueu en compte el rang de temperatura, els requisits de pressió, el tipus de medi (líquid o gas), la presència de productes químics i la possible corrosió o desgast.
■ Pressió i càrrega: considereu la pressió i la càrrega que ha de suportar el segell. Seleccioneu segells de material i disseny adequats per complir amb els requisits de pressió i càrrega requerits i per evitar fuites i fallades del segell.
■ Selecció del material: seleccioneu materials de segellat adequats per a condicions de funcionament específiques. Els materials de segellat habituals inclouen cautxú, poliuretà, politetrafluoroetilè (PTFE), etc. Segons els requisits del medi, la temperatura i les substàncies químiques, seleccioneu materials amb bona resistència al desgast, resistència a la corrosió i resistència a alta temperatura.
■ Dimensions i toleràncies dimensionals: Assegureu-vos que la mida de segell seleccionada coincideix amb els requisits del cilindre hidràulic o pneumàtic i compleix els requisits de tolerància dimensional pertinents.
informació del producte
| Descripció del material | NBR, cautxú FKM, etc |
| Color disponible | Groc, negre, etc |
| Força material | S'utilitza en combinació amb l'embalatge de varetes per absorbir l'impacte i les pressions fluctuants a càrregues elevades, per aïllar fluids d'alta temperatura i per millorar la durabilitat de l'embalatge. Té una escletxa amb forma especial al llavi lliscant que pot filtrar la contrapressió i elimina la pressió entre l'embalatge de la vareta i l'anell amortidor. Normalment s'utilitza amb oli fluid hidràulic de petroli general. |
| Temperatura | -55~+120 grau |
| Velocitat | 1m/s |
| Pressió | Menys o igual a 50MPa |
| Dispositiu aplicat | Equip hidràulic mòbil / cilindre estàndard / premses / excavadores |
| Mitjana | Fluids hidràulics a base d'oli mineral, fluids hidràulics amb prou feines inflamables, aigua, aire i altres. |
Dades tècniques
| Max Gap E | E Menor o igual a 0,8 mm | E Menor o igual a 0,4 mm | E Menor o igual a 0,25 mm | |
| Exemple de comanda per a la versió estàndard: | ||||
| Diàmetre d=100mm | ||||
| Taula de dimensions d'instal·lació basada en la mida mètrica (mm) | ||||
| d f8 | D+0.2 | L+0.2 | H | |
| 40~190 | d+16 | 6.3 | 6 | |
| 200~220 | d+21 | 8 | 7.7 | |
*Recordatori especial, si necessiteu o esteu interessats en aquest producte, no dubteu a posar-vos en contacte amb nosaltres i proporcionar-nos les dimensions de dibuix corresponents perquè puguem ajudar-vos millor.
